Zemnící váleček kabelu

Bulk Cable Ground Roller vyrobený v Číně společností Ningbo Lingkai Manufacture je určen pro instalaci podzemních kabelů; kladky jsou vyrobeny z hliníku nebo MC nylonu a rám je vyroben z vysoce pozinkované oceli. Cable Ground Roller je skladem a všechny kladky jsou uloženy s ložisky. A kladky přímých kabelů dosahují maximálního průměru 200 mm, stejně jako rohové zemní kladky (trojité kladky).

Odeslat dotaz

Popis výrobku

Ningbo Lingkai Manufacture’s Cable Ground Roller, také známý jako válec pro pokládání kabelů, je typ zařízení používaného při instalaci a pokládání kabelů. Má válec s přímým kabelem a tříramenný rohový zemní válec. Velkoobchodní kabelové zemnící válečky skladem ve výrobě Ningbo Lingkai se používají pro instalaci různých podzemních silových kabelů do maximálního průměru 200 mm.

Lankové zemnící kladky jsou vyrobeny z hliníku nebo MC nylonu; válečky jsou umístěny na ložiskách. Zemnící kladky na kabely se používají k zajištění hladkého pokládání kabelů a bez poškození země, i když je terén kamenitý nebo nerovný.

Uzemňovací válec podzemního kabelu pro vytažení a instalaci napájecího kabelu

Kabelové zemnicí kladky se používají pro instalaci a tažení podzemních silových kabelů v příkopech nebo tunelech. Kladky jsou vyrobeny z hliníku nebo MC nylonu a válec Straight Line Cable slouží k pokládání podzemních kabelů

Položka č.	Model	Provozní zatížení (KN)	Průměr kabelu (mm)	Konstrukce lanového válečku	Hmotnost (kg)
21171	SHL1	10	Φ150	Odlévací hliníkový rám Hliníkový válec	5.4
21172	SHL1N	10	Φ150	Nylonový válec s odlévacím hliníkovým rámem	3.6

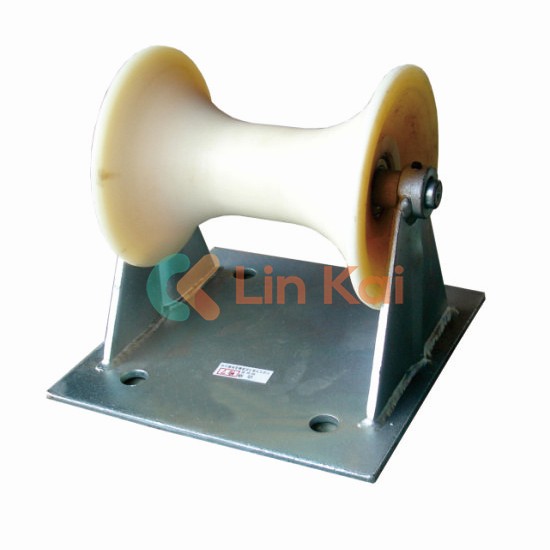

21181	SHL1B	10	Φ160	Ocelová základna Hliníkový válec	5.5
21182	SHL1BN	10	Φ150	Nylonový válec s ocelovou základnou	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL3BN	10	Φ200		8.0

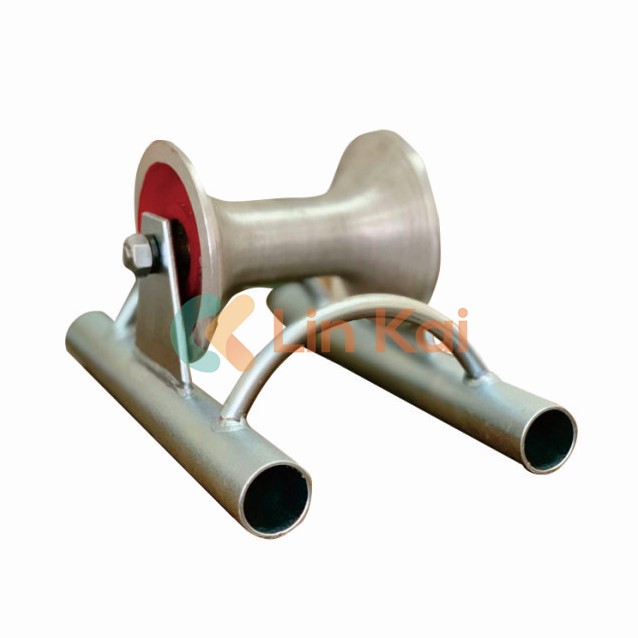

21191	SHL1G	10	Φ150	Hliníkový válec s ocelovými trubkami	5.1
21192	SHL1GN	10	Φ150	Nylonový válec z ocelových trubek	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	Ocelové trubky Dlouhé nohy Hliníkový válec	9.4
21202	SHLG1N	10	Φ150	Dlouhé nohy z ocelových trubek Nylonový válec	7.8

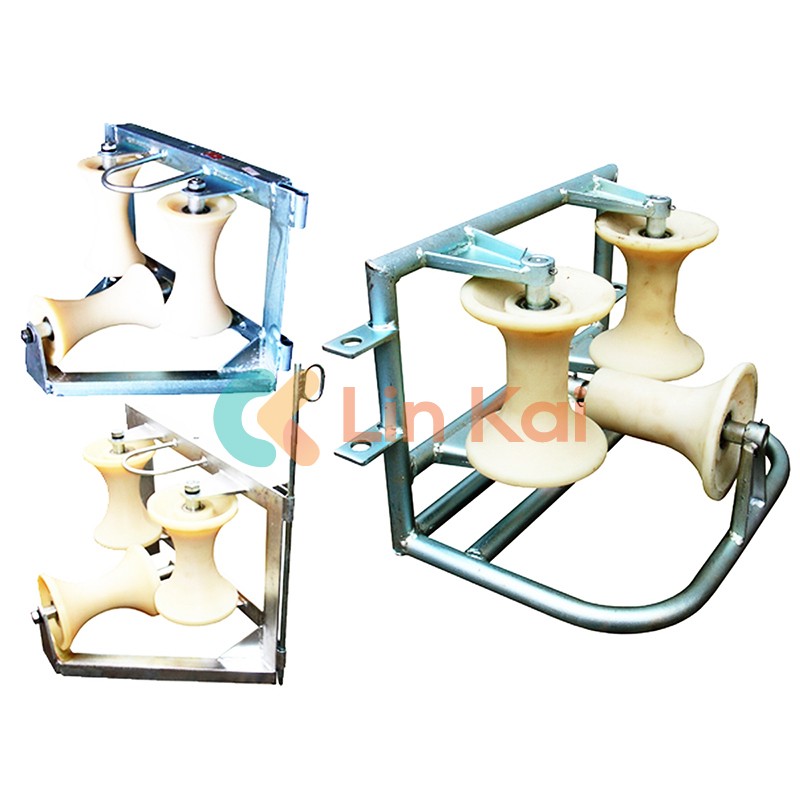

Rohové kladky kabelu se používají k instalaci napájecího kabelu na rohu výkopu. Lze je propojit pomocí kolíků a vytvořit tak vhodný ohyb pro vedení kabelů kolem rohu.

Položka č.	Model	Provozní zatížení (KN)	Velikost kabelů (mm)	Hmotnost (kg)
21211	SHL	8	≤ Ø80	5.5
21221	SHL2	10	≤ Ø150	12
21222	SHL2N	10	≤ Ø150	10
21223	SHL3	10	≤ Ø150	11
21224	SHL3N	10	≤ Ø150	9
