Co jsou navlékací bloky vodicích kladek?

Co jsou navlékací bloky vodicích kladek?

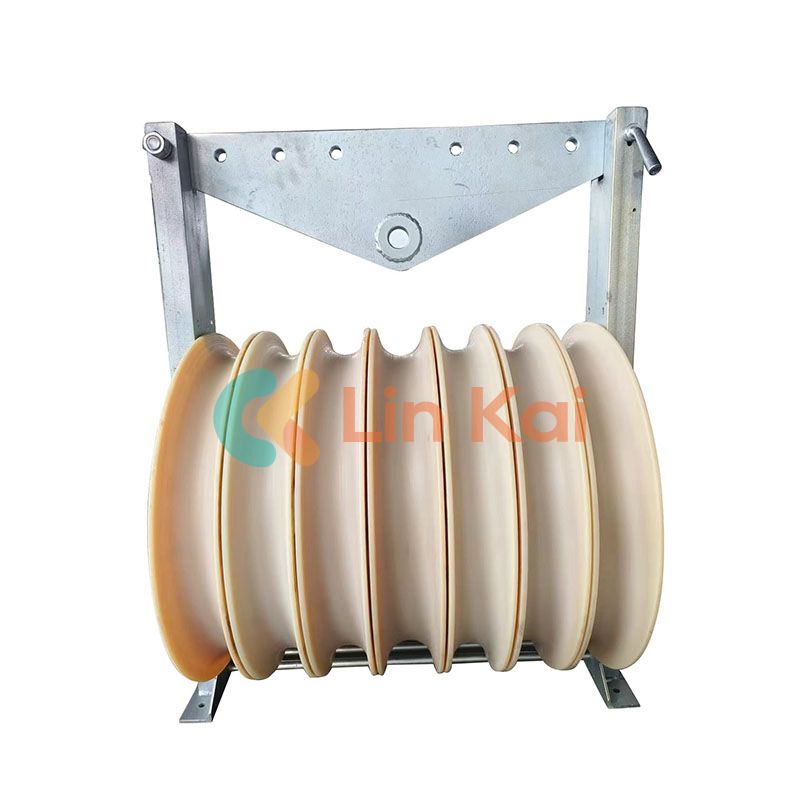

Výpletové bloky vodivých kladek jsou specializované kladky určené k podpoře a vedení elektrických vodičů (drátů) během navlékání nadzemního přenosového vedení. Sestava se obvykle skládá z drážkovaného kola nazývaného asnopa nosný rám. Vodič prochází kladkou, která se volně otáčí, aby se snížilo tření a chránil povrch vodiče. Bloky jsou před začátkem tažení dočasně namontovány na věžové konstrukce nebo dočasné podpěry.

Jak fungují navlékací bloky vodicích kladek?

Během operace navlékání:

• Po celé trase je nejprve instalováno pilotní lano nebo tažná šňůra.
• Výpletový blok vodičů je umístěn na věžích nebo úhlových bodech.
• Vodič je připevněn k tažnému lanu a protažen každou kladkou.
• Rotace kladky výrazně snižuje tření a zabraňuje otěru nebo poškození vodiče.

Drážkovaná kladka zajišťuje, že vodič zůstane na dráze i při přejíždění nerovného terénu nebo zatáček. Hladký pohyb také pomáhá posádkám udržovat správné napětí a minimalizovat zpoždění při instalaci.

Proč jsou navlékací bloky vodivých kladek důležité?

Existuje několik kritických důvodů, proč jsou tyto bloky nepostradatelné při stavbě elektrického vedení:

• Snížené tření a poškození:Konstrukce minimalizuje tření a opotřebení vodičů a zabraňuje tak nákladnému poškození během instalace.
• Správné řízení napětí:Usnadňují kontrolované napětí, které je nezbytné pro konzistentní průvěs vodiče a dlouhodobou spolehlivost.
• Vylepšená bezpečnost:Ruční vytahování vodičů bez bloku zvyšuje riziko prasknutí a zranění pracovníků. Bloky tato rizika snižují.
• Efektivní navlékání na dlouhé vzdálenosti:Pro velká rozpětí nebo obtížný terén bloky zajišťují hladký průběh instalace a bez zbytečných zastávek.

Jaké typy navlékacích bloků vodivých kladek existují?

Strunové bloky jsou kategorizovány podle počtu kladek a speciálních případů použití:

Jak si vyberete správný napínací blok kladky vodiče?

Při výběru vhodného bloku jsou klíčová kritéria:

• Velikost a typ vodiče:Zajistěte, aby průměr kladky byl alespoň 30–40krát větší než průměr vodiče, aby se minimalizovalo namáhání v ohybu.
• Počet vodičů:Vyberte si bloky s počtem kladek, které odpovídají vašemu návrhu vedení – jeden pro jeden vodič, více pro sdružené systémy.
• Jmenovitá nosnost:Pracovní zatížení by mělo překročit maximální tažné napětí o bezpečnostní rezervu.
• Rám a materiál:Rámy jsou obvykle z pozinkované oceli a kladky z vysoce pevného hliníku nebo MC nylonu s volitelnou ochrannou podšívkou.

Jaká bezpečnostní hlediska jsou důležitá?

• Správná instalace:Zajistěte bezpečné ukotvení na věžích, aby nedošlo k náhodnému uvolnění během tažení.
• Pravidelná kontrola:Často kontrolujte stav řemenice a ložisek, abyste zabránili selhání uprostřed provozu.
• Používejte ochranné pomůcky:Při manipulaci s vysokonapěťovými vodiči a nástroji by pracovníci měli nosit OOPP.

Často kladené otázky

Jaký je primární účel navlékací kladky na vodiče?
Vede a podpírá vodič během instalace venkovního vedení a zároveň minimalizuje tření a mechanické poškození.

Jak materiál kotouče ovlivňuje výkon?
Kladky vyrobené z MC nylonu nebo hliníku s obložením snižují tření a minimalizují opotřebení vodičů.

Zvládne jeden kladkostroj více vodičů?
Ano – vícekladkové bloky jsou navrženy tak, aby zvládly současně dva, tři nebo čtyři vodiče.

Jsou navlékací bloky vodivých kladek pouze pro elektrická vedení?
Primárně ano, ale podobné bloky lze použít v telekomunikačních a jiných nadzemních kabelových instalacích.

Jaké faktory ovlivňují výběr bloku?
Výběr bloku ovlivňuje velikost vodiče, zatížení tahem, prostředí a složitost trasy.
