Jak může zemnící váleček kabelu z nylonového kola učinit instalaci podzemního kabelu bezpečnější a efektivnější

Shrnutí článku:Instalace podzemních kabelů vyžaduje více než jen kvalifikované techniky a vysoce kvalitní kabely. Správné podpůrné vybavení může významně ovlivnit účinnost tahu, ochranu kabelu a bezpečnost instalace. AZemnící váleček nylonového kolaposkytuje hladkou a řízenou cestu pro podzemní kabely, zvláště když kabely potřebují procházet rovnými úseky, ohyby a rohy výkopů. Tyto válečky jsou navrženy pro vedení a podporu kabelů, pomáhají snižovat tření, zabraňují vychýlení kabelů a chrání povrch kabelů během instalace. Tato příručka vysvětluje, jak zemní válečky s nylonovými koly fungují, jak vybrat správný model a proč jsou důležitou součástí profesionální instalace podzemních kabelů.

Obsah

• Proč instalace podzemních kabelů potřebuje zemnící válečky?
• Co je to zemnící váleček nylonového kola?
• Jaké jsou klíčové vlastnosti zemnících válečků nylonových kol?
• Jaké technické specifikace by měli kupující zvážit?
• Kde se používají zemnící válečky nylonových kol?
• Jak byste měli vybrat správný válec pro uzemnění kabelu?
• Jak tyto válečky zlepšují instalaci kabelů?
• Jak můžete udržovat zemnící kladky kabelů?
• Často kladené otázky
• Závěr

Proč instalace podzemních kabelů potřebuje zemnící válečky?

Podzemní napájecí kabely mohou být těžké, flexibilní a obtížně ovladatelné během instalace. Když je kabel tažen přímo po zemi nebo povrchu výkopu, může tření a nekontrolovaný kontakt zvýšit odpor v tahu a způsobit zbytečné namáhání pláště kabelu.

Toto je místo aZemnící váleček nylonového kolase stává cenným. Namísto toho, aby se kabel táhl přímo po betonu, půdě, štěrku nebo jiných površích, poskytuje válec řízenou dráhu odvalování. V ohybech a změnách směru pomáhají správně umístěné válečky také udržovat zamýšlenou trasu kabelu.

Profesionální instalace kabelů může těžit z kladek, protože pomáhají:

• Veďte kabely po plánované trase instalace.
• Omezte přímý kontakt mezi kabelem a povrchem země.
• Minimalizujte tření při tahání kabelu.
• Snižte možnost sklouznutí kabelu nebo jeho pohybu mimo cestu výkopu.
• Kabely podepřete na rovných úsecích a rozích.
• Zlepšete celkovou konzistenci instalace a bezpečnost na pracovišti.

LingkaiInformace o produktu konkrétně popisují zemnící válečky nylonových kol jako zařízení pro vedení a podpírání kabelů, zejména v ohybech, kde je důležitá stabilita kabelu.

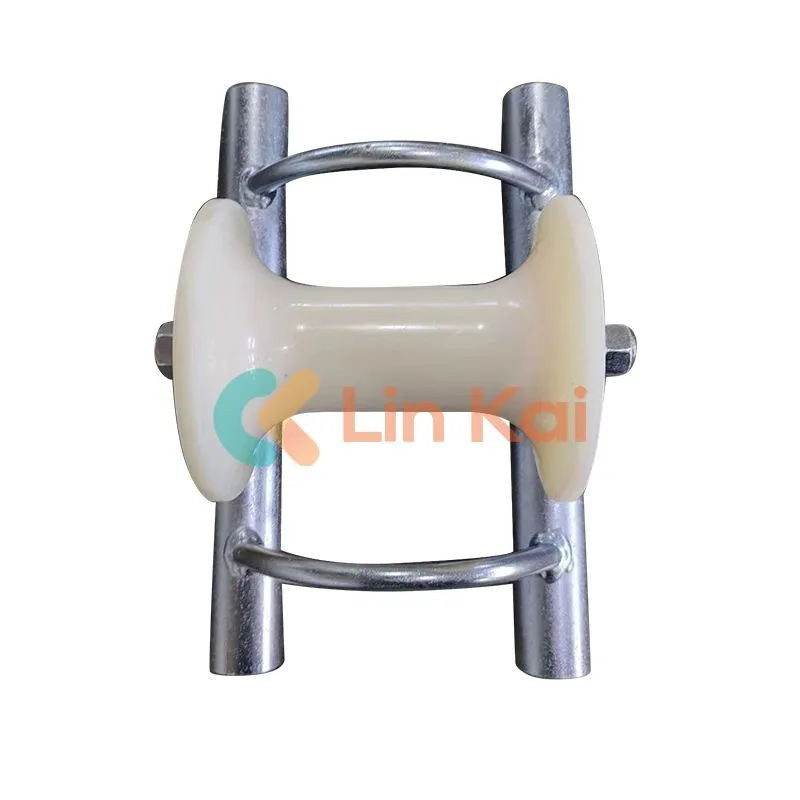

Co je to zemnící váleček nylonového kola?

Zemnící váleček na kabely s nylonovými koly je nástroj pro instalaci kabelů navržený k podepření a vedení podzemních kabelů při jejich zatahování na místo. Obecně se skládá z nosného rámu, válečku nebo kladky, hřídele a sestavy ložiska.

Nylonové kolečko je zvláště užitečné, protože poskytuje hladký kontaktní povrch pro kabel. Během tažení kabelu se kolo otáčí, když se kabel pohybuje, což pomáhá kabelu procházet instalační trasou, než aby neustále klouzal po zemi.

V závislosti na konfiguraci instalace lze použít různá provedení válečků. Přímé válečky jsou vhodné pro relativně přímé kabelové trasy, zatímco rohové válečky jsou určeny pro instalaci kabelů v rozích výkopů.

Podle produktových specifikací Lingkai zahrnuje řada zemnících kladek kabelů přímé konfigurace a rohové kladky, přičemž modely jsou určeny pro kabely do přibližně Ø200 mm. Válečky jsou uloženy na ložiskách, zatímco rámy jsou vyrobeny z pozinkované oceli.

Jaké jsou klíčové vlastnosti zemnících válečků nylonových kol?

1. Hladký nylonový kontaktní povrch

Nylonové kolo vytváří valivý kontaktní povrch mezi kabelem a instalačním zařízením. To pomáhá vést kabel a zároveň omezovat zbytečné tažení přes drsné povrchy.

2. Válečky namontované na ložisku

Ložiska umožňují otáčení kladek při pohybu kabelu. Tento design podporuje hladší pohyb kabelu a může pomoci snížit odpor během instalace.

3. Pozinkovaný ocelový rám

Pozinkovaný ocelový rám poskytuje praktické konstrukční řešení pro náročná instalační prostředí. Instalace kabelů se často provádí venku, uvnitř výkopů nebo na staveništích, kde se zařízení může setkat s vlhkostí, prachem a mechanickou manipulací.

4. Více konfigurací

Různé průměry kabelů a instalační trasy vyžadují různé rozměry válečků. Dostupné konfigurace zahrnují modely s nylonovými nebo hliníkovými válečky a různými konstrukcemi rámu.

5. Podpora pro velkoprůměrové podzemní kabely

Lingkai uvádí, že zemnící kladky pro kabely s nylonovými koly lze použít pro podzemní instalaci napájecích kabelů až do Ø200 mm, i když vhodný model by měl být vybrán podle skutečného průměru kabelu a podmínek instalace.

Jaké technické specifikace by měli kupující zvážit?

Výběr kabelového válečku pouze podle vzhledu může vést k nevhodnému nastavení instalace. Profesionální kupující by měli vyhodnotit průměr kabelu, pracovní zatížení, konstrukci rámu, materiál kol, konfiguraci válečků a podmínky na místě.

Následující příklady jsou založeny na specifikacích zveřejněných pro řadu kladek přímých kabelů Lingkai:

Tyto specifikace ukazují, proč na výběru modelu záleží. Válec určený pro menší kabel by se neměl automaticky používat pro větší nebo těžší kabel. Kupující by měli přizpůsobit jmenovité pracovní zatížení válce a rozsah průměru kabelu skutečným požadavkům projektu.

Kde se používají zemnící válečky nylonových kol?

Zemnící kladky pro kabely z nylonových kol jsou primárně spojeny s instalací napájecích kabelů v zemi. Mohou být umístěny podél kabelových tras, aby poskytovaly nepřetržitou podporu, zatímco je kabel vytahován z cívky směrem k jeho konečné poloze.

Mezi typické aplikace patří:

• Instalace podzemního napájecího kabelu:Nosné kabely, když jsou taženy výkopy.
• Projekty inženýrské infrastruktury:Pomáháme instalačním týmům ovládat kabely podél plánovaných podzemních tras.
• Průmyslové elektrotechnické projekty:Podpora těžkých kabelů při výstavbě závodu a zařízení.
• Montáž rohových příkopů:Použití rohových válečků k vedení kabelů kolem změn směru.
• Projekty kabelů s velkým průměrem:Výběr vhodných modelů kladek pro kabely blížící se rozsahu Ø200 mm.

Pro rohové instalace uvádí Lingkai vyhrazené modely rohových válečků kabelů s pracovním zatížením v rozmezí od 8 kN do 10 kN a velikostí kabelů od ≤Ø80 mm do ≤Ø150 mm.

Jak byste měli vybrat správný válec pro uzemnění kabelu?

Praktický proces výběru by měl začít spíše u kabelu než u válečku. Před nákupem by instalační týmy měly shromáždit klíčové parametry projektu a porovnat je se specifikacemi výrobce.

Krok 1: Potvrďte průměr kabelu

Změřte nebo potvrďte vnější průměr kabelu. To je jeden z nejdůležitějších parametrů, protože válec musí poskytovat vhodnou podporu bez omezení pohybu kabelu.

Krok 2: Zkontrolujte hmotnost kabelu a podmínky tahu

Těžké kabely mohou při tahání generovat značné mechanické zatížení. Zvolený válec by měl mít dostatečnou nosnost pro podmínky instalace.

Krok 3: Identifikujte rovné a rohové sekce

Přímá kabelová trasa a ostrý roh výkopu nutně nevyžadují stejnou konfiguraci válečků. Pro rovné úseky používejte rovné válečky a vhodné rohové válečky, kde kabel mění směr.

Krok 4: Zvažte prostředí instalace

Venkovní projekty, staveniště a podzemní příkopy mohou vystavit zařízení nečistotám a vlhkosti. Robustní rámová konstrukce a vhodné uspořádání ložisek mohou podporovat spolehlivý provoz.

Krok 5: Porovnejte celkové požadavky projektu

U velkých projektů by kupující měli zvážit počet požadovaných válečků, délku kabelové trasy, rozteč, množství rohů, požadavky na přepravu a harmonogram instalace, spíše než hodnotit pouze jednotkovou cenu.

Jak tyto válečky zlepšují instalaci kabelů?

Hodnota zemnícího válečku nylonového kola přesahuje prostou podporu kabelu. Správně umístěné válečky mohou přispět k lépe kontrolovanému procesu instalace.

Z praktického hlediska je cílem vytvořit řízenou kabelovou cestu od cívky do konečné montážní polohy. Správné umístění válečků může učinit operaci vytahování předvídatelnější a pro montážní týmy snazší na správu.

Jak můžete udržovat zemnící kladky kabelů?

Přestože kabelové válečky jsou relativně jednoduché mechanické nástroje, rutinní kontrola může pomoci udržet jejich výkon při opakovaných projektech.

• Před každou větší instalací zkontrolujte nylonová kola.
• Zkontrolujte ložiska, zda nevykazují abnormální odpor nebo neobvyklý hluk.
• Zkontrolujte rám, zda není zdeformovaný nebo viditelně poškozen.
• Odstraňte nečistoty, bláto a nečistoty z pohyblivých součástí.
• Před zahájením stahování kabelu zkontrolujte, zda se válec volně otáčí.
• Nepřekračujte stanovené pracovní zatížení.
• Před vrácením válce do provozu vyměňte poškozené součásti.

Požadavky na údržbu se mohou lišit v závislosti na provozní frekvenci, podmínkách na místě, hmotnosti kabelu a způsobech manipulace. Základní kontrola před použitím je zvláště důležitá před dlouhým vytahováním kabelu.

Často kladené otázky týkající se zemnících kladek na nylonová kola

1. K čemu se používá zemnící váleček nylonového kola?

Používá se k vedení a podpoře podzemních kabelů během instalace. Válec poskytuje řízenou dráhu odvalování, která pomáhá snížit přímý kontakt kabelu se zemí a podporuje vyrovnání kabelů.

2. Jaký průměr kabelu mohou Lingkaiovy válečky pojmout?

Zveřejněné specifikace společnosti Lingkai naznačují, že řadu zemních válečků pro kabely s nylonovými koly lze použít pro podzemní silové kabely až do přibližně Ø200 mm. Správný model by měl být vybrán podle průměru kabelu a požadavků projektu.

3. Jsou nylonové válečky vhodné pro těžké podzemní kabely?

Mohou být vhodné, pokud má vybraný model odpovídající pracovní zatížení a kapacitu kabelů. Některé uvedené přímé modely mají pracovní zatížení 10 kN, ale kupující by si před výběrem měli vždy ověřit skutečné podmínky zatížení projektu.

4. Jaký je rozdíl mezi kladkami pro přímé a rohové kabely?

Přímé kladky jsou určeny především pro relativně přímé kabelové trasy, zatímco rohové kladky jsou určeny k podpoře a vedení kabelů kolem rohů výkopů nebo změn směru.

5. Proč se ložiska používají v lanových kladkách?

Ložiska umožňují otáčení kladky nebo kladky při pohybu kabelu. To podporuje hladší pohyb kabelu a pomáhá snížit odpor při tahání.

6. Jaký materiál je použit na rám válce?

Lingkai uvádí, že rámy jeho lanových kladek jsou vyrobeny z pozinkované oceli. Různé modely mohou používat různé konstrukce rámu, včetně rámů z litého hliníku, základny z ocelového plechu a konstrukce rámu z ocelových trubek.

Závěr

Spolehlivý proces instalace kabelu pod zemí závisí na řízení pohybu kabelu od začátku operace tažení až po konečné umístění. A správně vybranéZemnící váleček nylonového kolamůže poskytnout vedení, podporu a valivý kontakt potřebné k tomu, aby byla instalace kabelů řízenější a efektivnější.

Pro profesionální kupující jsou nejdůležitějšími faktory průměr kabelu, pracovní zatížení, konfigurace válečků, instalační trasa, požadavky na rohy, konstrukce rámu a celkové podmínky projektu. S modely navrženými pro různé velikosti kabelů a instalační konfigurace poskytuje Lingkai praktická řešení pro projekty podzemní instalace kabelů. Pokud sháníte kabelové kladky pro utilitní, průmyslový, infrastrukturní nebo elektroinstalační projekt, prozkoumejte řadu zemnících kladek na nylonová kola akontaktujte náspro výběr modelu, technické specifikace a vhodnou cenovou nabídku pro váš projekt.
