Chránič spojovacích rukávů

Kvalitní chránič spojek Lingkai má ochranné spojky uzemňovacích vodičů a ochranné spojky ACSR a je navržen tak, aby chránil spoje kompresních pouzder pro vodič ACSR při navlékacích operacích a zajistil jejich bezpečný průchod skrz navlékací bloky. Spoje víka se skládají ze dvou kusů skořepin, které jsou vyrobeny z pozinkované oceli. Oba konce jsou osazeny pryžovými díly, které chrání středový spoj při přechodu přes navlékací kladky.

Odeslat dotaz

Popis výrobku

Vysoce kvalitní chránič spojek Lingkai je odolné a cenově výhodné řešení, které poskytuje spolehlivou ochranu spojů ACSR v přenosových a distribučních aplikacích. Splicing Sleeves Protector je vyroben z vysoce kvalitních materiálů.

Náš chránič spojek je navržen tak, aby zajistil optimální spojení mezi vodiči ACSR a zároveň je chránil před vlivy prostředí.

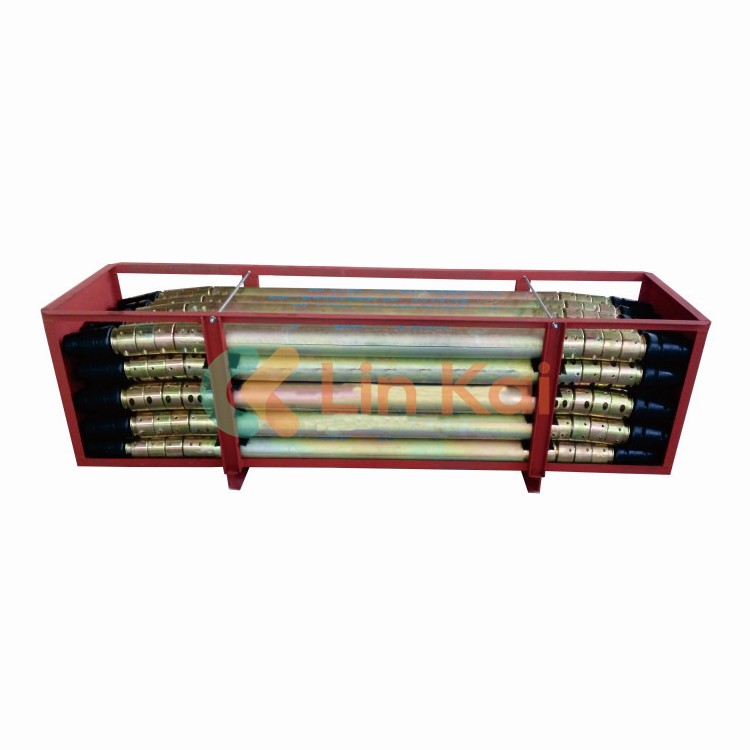

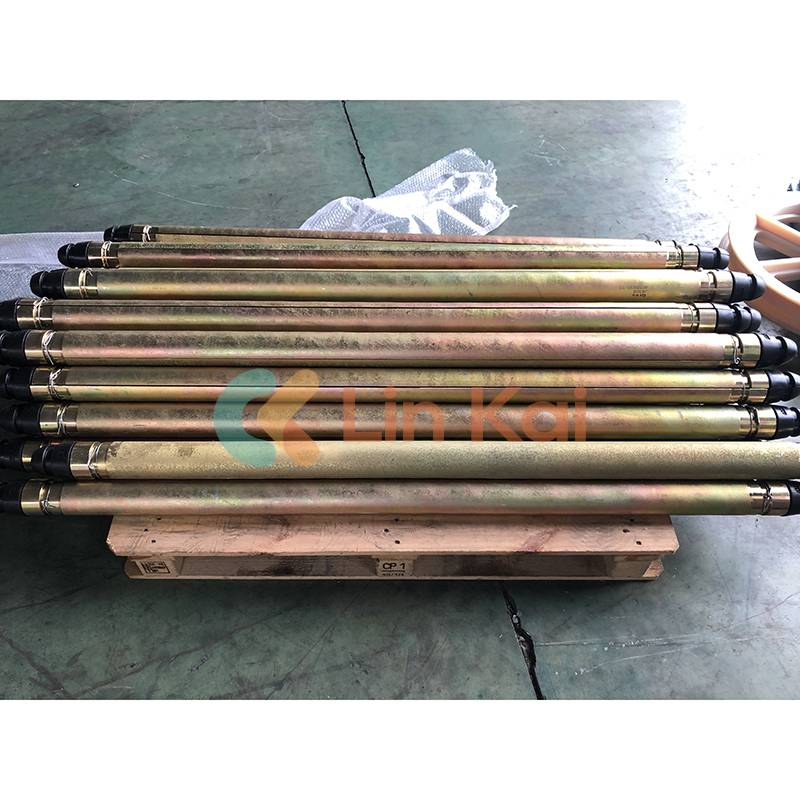

Spoje víka se skládají ze dvou kusů skořepin, které jsou vyrobeny z pozinkované oceli. Oba konce jsou osazeny pryžovými díly, které chrání středový spoj při přechodu přes navlékací kladky.

Splicing Sleeves Protector (výztuhy) se používají k ochraně spoje vodičů při operacích navlékání vodičů nad hlavou.

Hlavní specifikace chrániče spojek zemnících vodičů

Číslo položky	Model	Hlavní rozměr (mm)				Použitelný zemnící vodič

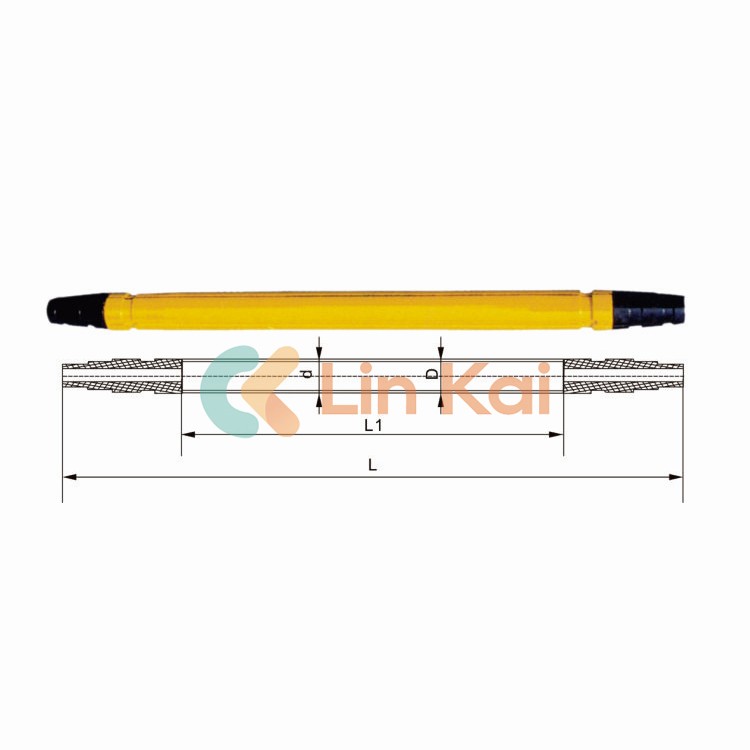

Číslo položky	Model	D	L	d	L1	Použitelný zemnící vodič
17213	J55G	Φ30	450	F24	280	GJ50, GJ55
17214	J70G	Φ30	510	F24	340	JLB65, GJ70
17215	J80G	F34	510	F27	340	GJ80
17216	J95G	F34	585	F27	415	JLB95
17217	J100G	F38	590	F28	390	LGJ50/30, GJ100
17218	J120G	Φ40	660	Φ30	440	GJ120, JLB120
17219	J150G	F45	850	F37	530	GJ150, LGJ70/40, LGJ95/55

Poznámka Požadavek na různé velikosti by měl být uveden ve smlouvě.

Tento chránič spojovacích manžet ACSR je použitelný pro krimpovací trubku, která vyhovuje normě DL/T758-2001 pro spojovací armatury využívající hydraulický přeplátovaný spoj. Pokud se velikost krimpovací trubice liší od standardního, měl by být ve smlouvě uveden rozměr spojovacích objímek.

Hlavní specifikace

Číslo položky	Model	Hlavní rozměr (mm)				Použitelný vodič (max.)
Číslo položky	Model	D	L	d	L1	Použitelný vodič (max.)
17201	J240B	F45	850	F38	530	LGJ240/55
17202	J300B	F51	940	F43	600	LGJ300/50
17203	J400B	F57	995	F47	655	LGJ400/50
17204	J500B	F68	1080	F56	740	LGJ500/65
17205	J630B	F83	1180	F63	800	LGJ630/55
17206	J720B	F83	1196	F63	816	LGJ720/50
17207	J900B	F89	1180	F73	800	LGJ900/75
10208	J1000B	F95	1400	Φ75	1020	LGJ1000/80
