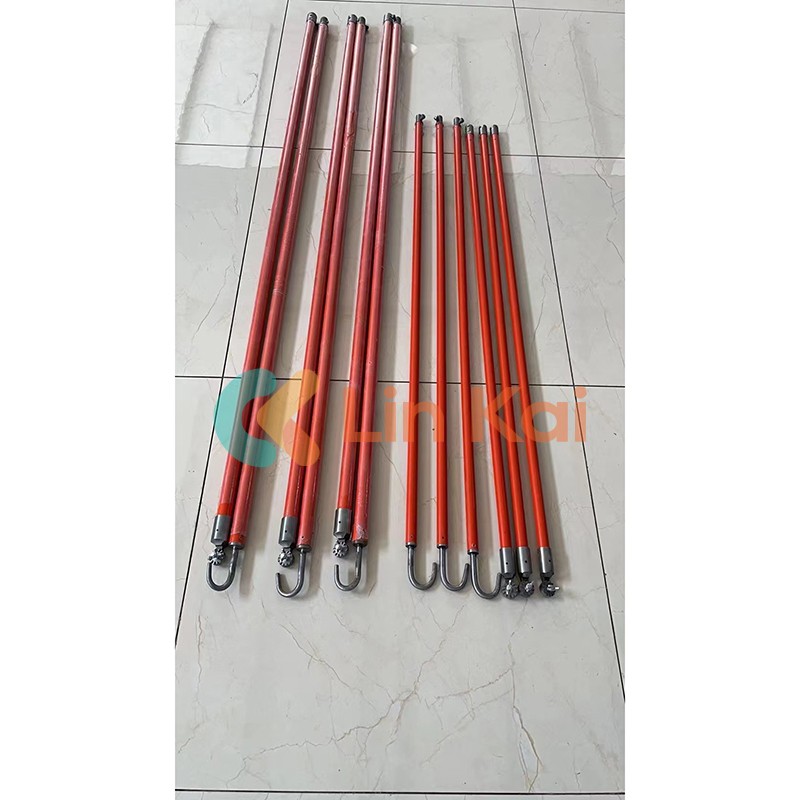

Přenosný zkratový zemnící pól

Kupte si přenosný zkratovací zemnící sloup od Ningbo Lingkai. Potřebujeme znát délku tyče, sekci, místo provozu napětí a délku měděného drátu a můžeme také přizpůsobit velikost otevřené uzemňovací svorky. Přizpůsobená bezpečnostní zemnící tyč vyrobená společností Ningbo Lingkai Manufacture, veškerý měděný drát je z čínské standardní autorizované rostlinné suroviny

Odeslat dotaz

Popis výrobku

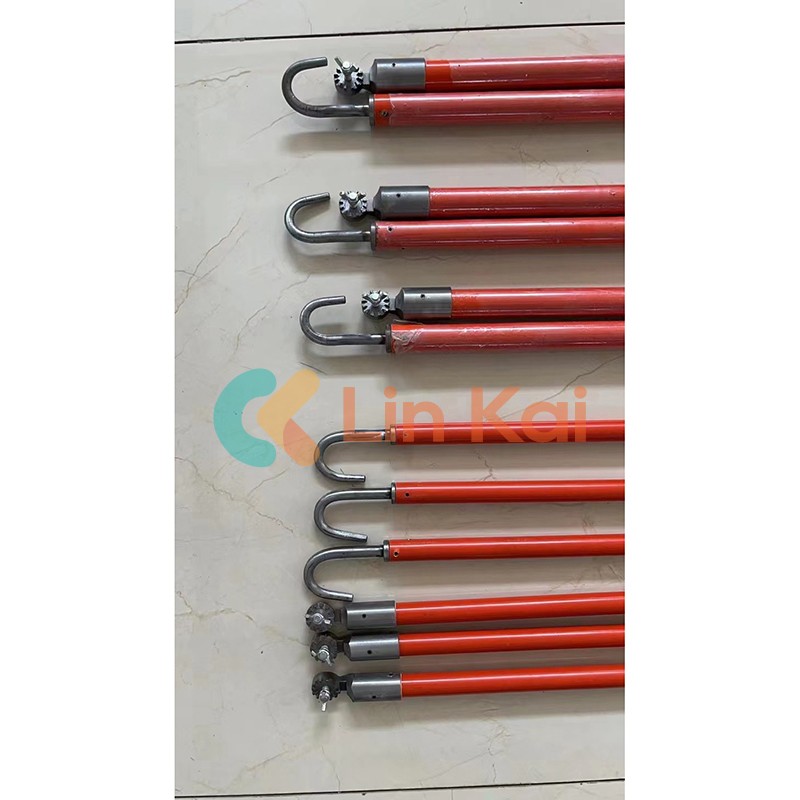

Přenosný zemnící pól Lingkai nakrátko má typ Flat Clipper Jaws a typ Arc Opening. Je žádoucí pro elektrické přenosové vedení a vhodný pro měděnou a hliníkovou řadovou přípojnici a také pro rozvaděč.

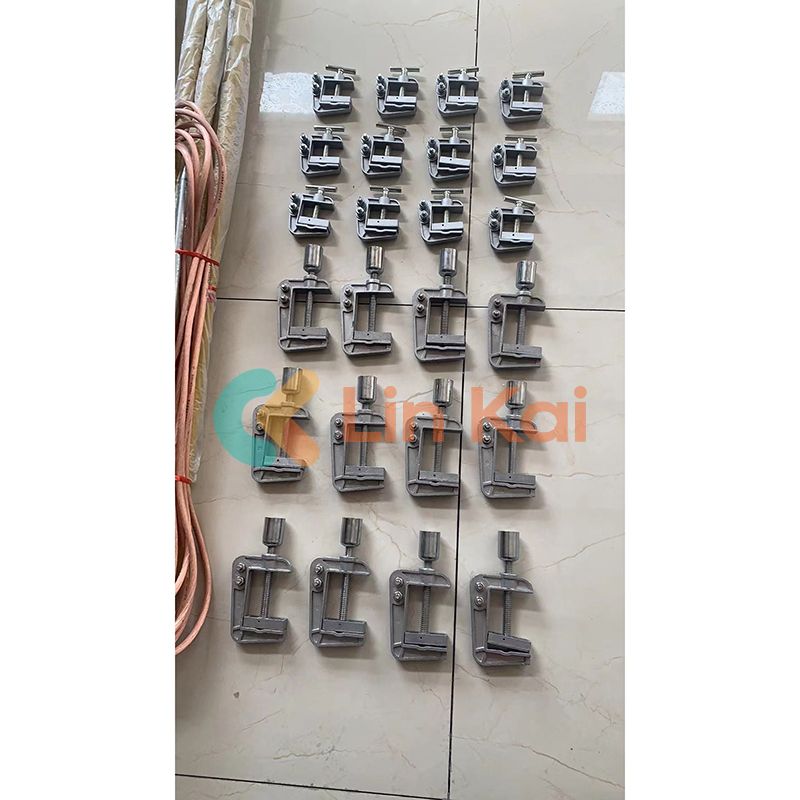

Přenosný zkratovací zemnící pól, drátová svorka, je vyroben z odlitku z hliníkové slitiny pro vysokou pevnost, dobrou vodivost a snadné přenášení a přepravu. Dodat zákazníkovi vhodné nejlepší uzemňovací vedení. Ujistěte se, že nám poskytnete 1. Provoz na místě napětí 2 délka tyče, 3 sekce tyče, 4 velikost otevřeného uzemňovacího koncového klipu, 5 velikost mědi, 6 délka mědi To vše lze přizpůsobit.

Třída napětí	Uzemněný měkký měděný drát		Délka pozemní operace Rod (mm)
	(mm2)	(m)	Délka pozemní operace Rod (mm)
	(mm2)	(m)	Izolační	Ruční	Celková délka
10KV	25	13+7~1,53+20	700	300	1000
35KV	25	1,5*3+18	900	600	1500
68KV	25	1,5*3+20	1000	600	1600
110KV	25,35	9*3	1300	700	2000
110KV	25,35	2*3+20	1300	700	2000
220KV	25,35	9*3	2100	900	3000
220KV	25,35	3*3+25	2100	900	3000
330KV	35,50	123 43+25	3000	1100	4100
500 KV	35,50	133~203	4100	1400	5500
220-500KV Nadzemní zemnící vodič	25	13+7~1,53+20	700	300	1000
Vysokotlaké zkušební zařízení	35,50	53~103	700	300	1000

Jmenovitá hodnota měděného drátu na metr:

Plocha řezu (mm)	10	16	25	35	50	70	95	120
Průměr drátu (mm)	4.2	5.7	7.5	8.78	11	12	16	17
Průměr pláště (MΩ)	7.3	7.8	9.6	11.2	12.6	16.5	21	22
Hodnota odporu (A)	1.98	1.24	0.79	0.56	0.4	0.28	0.21	0.16
Bezpečnostní proud	90	100	123	150	210	238	300	300

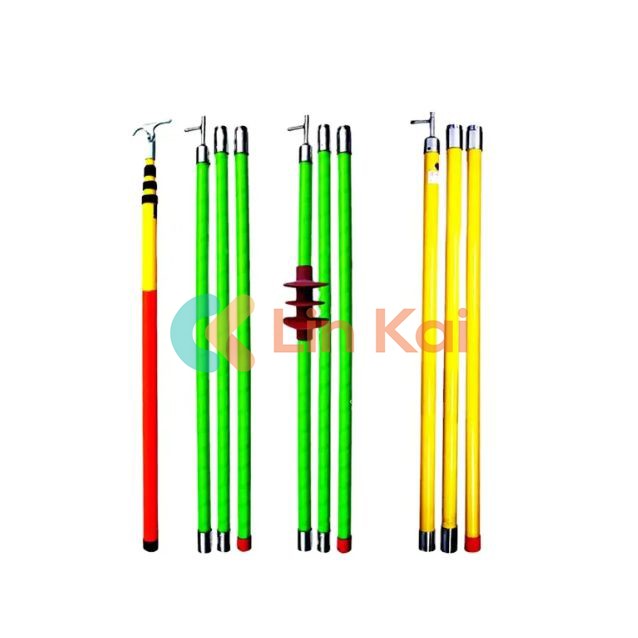

Zemnicí tyč (uzemňovací koncová spona)

Tento zemnící sloup je dodáván s číslem položky 23051 a zemnící koncová svorka má číslo položky 23055. Lze je použít ve spolupráci s přenosným uzemňovacím stožárem nakrátko.

Popis

Číslo položky	název	Použití
23051	uzemňovací tyč	Mohou být použity ve spolupráci s přenosným zkratovacím zemnícím sloupem.
23055	zemnící koncová spona
23056	Koncový kruh uzemnění	Lze jej přizpůsobit
