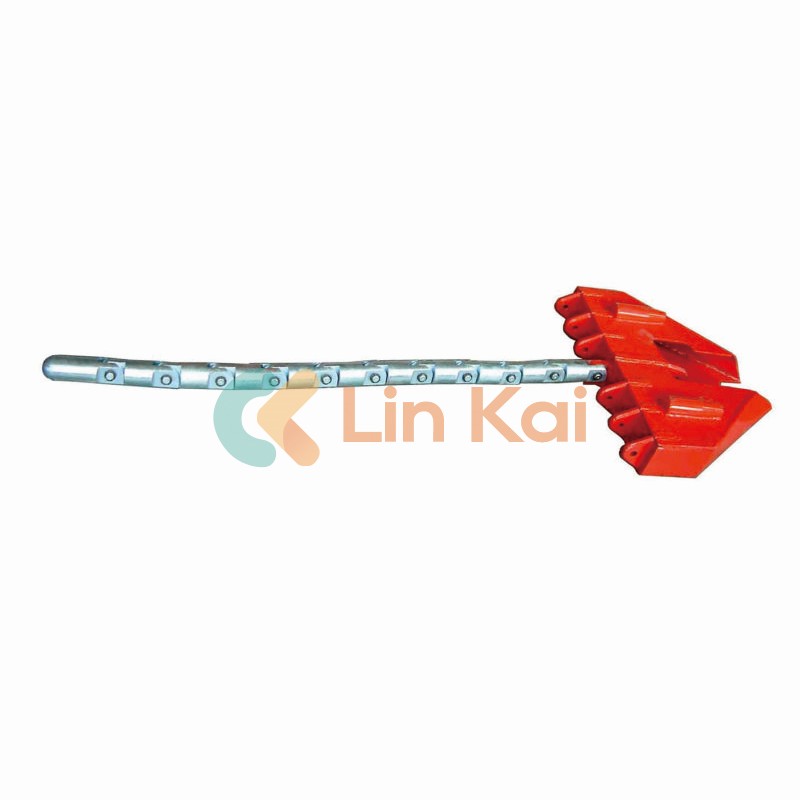

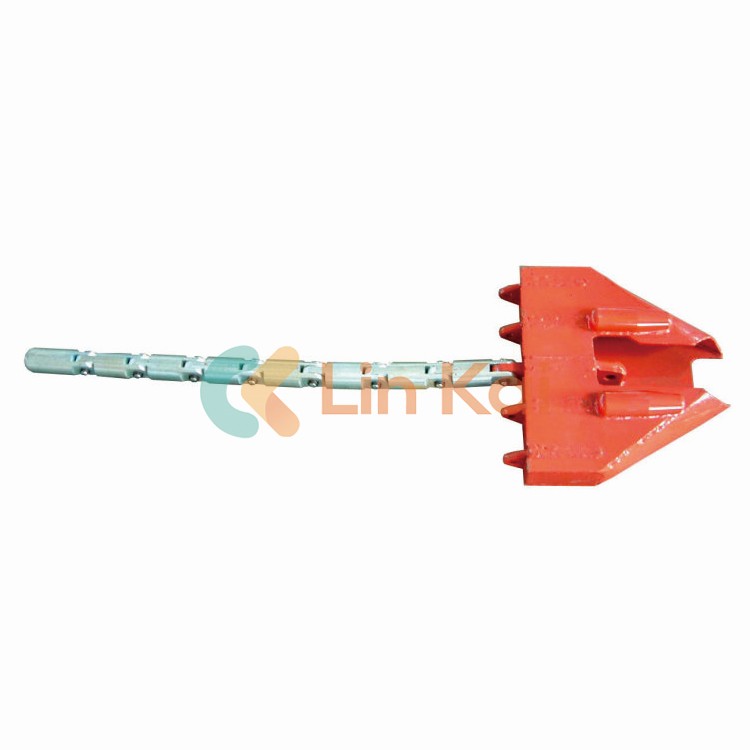

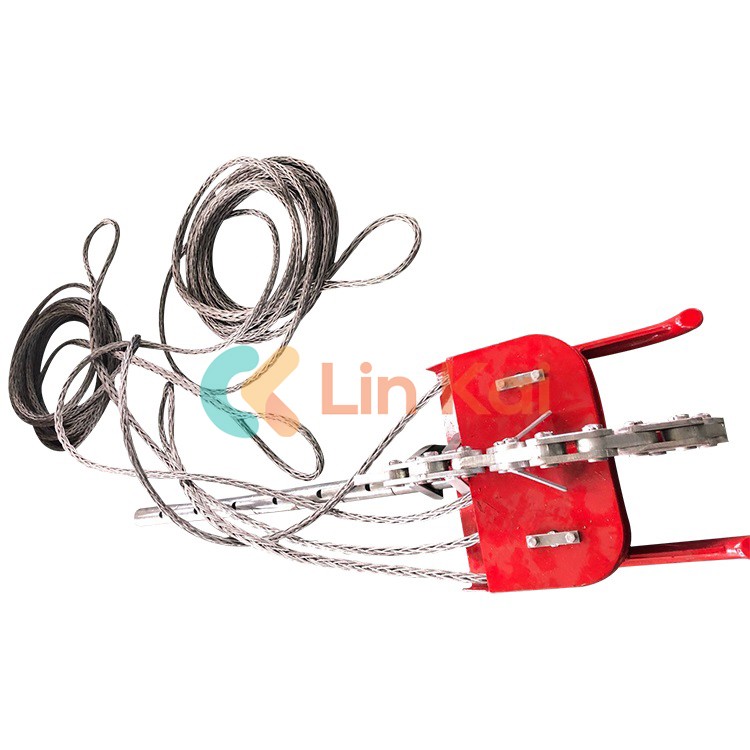

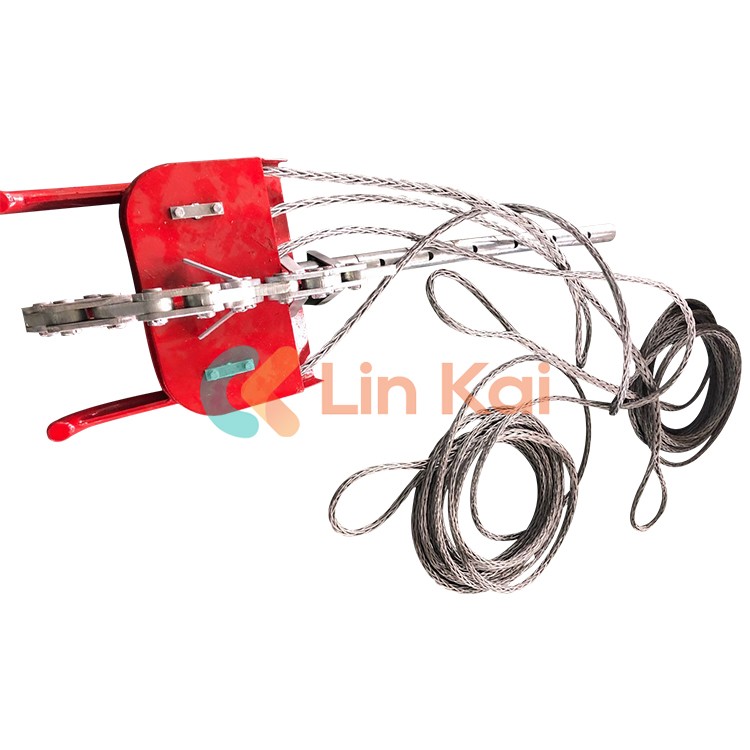

Stringboards pro čtyři svazky vodičů

String Boards for Four Bundle Conductor vyrobené v Číně společností Ningbo Lingkai jsou armatury používané v systémech pro přenos elektrické energie k podpoře a vedení dvou paralelních vodičů běžících ve svázané konfiguraci. Obvykle se montuje na horní část přenosové věže a může pojmout dva vodiče, které jsou od sebe vzdáleny ve specifikované vzdálenosti, což zajišťuje správnou vůli a elektrickou izolaci. Pro připojení tažného lana mohou být speciálně navrženy čtyři nebo pět balených hlavových desek pro vyvažování vodičů. Lze jej také upravit podle velikosti výpletového bloku.

Odeslat dotaz

Popis výrobku

Vysoce kvalitní navlékací desky Lingkai pro čtyři svazky vodičů v místě navlékání nadzemního vedení. Pojezdové čela se používají pro navlékání a natahování svazků vodičů za navlékací bloky. Navrhli jsme a vyrobili 2, 3, 4, 6 a 8 vodičové stupačky. Existují dva typy stupaček, dle požadavků zákazníka. Jeden je upevňovací typ a druhý je balanční typ se středovou kladkou a tažným lanem z ocelového drátu.

Naše navlékací desky pro čtyři svazky vodičů vyžadují pečlivý návrh tvaru, velikosti, rozmístění a upevňovacích bodů desky. Kromě toho by desky měly být pravidelně testovány a kontrolovány, aby bylo zajištěno, že splňují normy pro elektrické a mechanické vlastnosti, což minimalizuje riziko vibrací, cvalu nebo korónového výboje.

String Boards pro čtyři svazky vodičů; 4 dodávané vodiče stupačky

Položka č.	Model	Popis	Jmenovité zatížení (KN)	Hmotnost (kg)	Marks
17231	SZ4A-13	Používá se pro výpletový blok 660X100	130	96	Struktura balanční kladky
17232	SZ4B-13	Používá se pro výpletový blok 660X100	130	65	Vodiče jsou navlečeny odděleně od různých býčích kol
17233	SZ4B-18	Používá se pro výpletový blok 822X110	180	110
17234	SZ4B-25	Používá se pro výpletový blok 822X110	250	110
17238	SZ4C-25	Používá se pro výpletový blok 822X110	250	110
17239	SZ4B-32	Používá se pro výpletový blok 1024X125	320	125
